B-spline 曲线渲染器

继上周的 Bezier 曲线（02-22）之后，今天实现 B-spline 曲线——这是现代 CAD 系统和 NURBS 曲线的基础，也是 Bezier 曲线的重要进化。

项目目标

实现一个完整的 B-spline 曲线渲染器，核心要求：

Cox-de Boor 递归算法 - B-spline 基函数的标准实现
两种节点向量 - 均匀（Uniform）和端点插值（Clamped）
多阶次展示 - 二次（Degree 2）和三次（Degree 3）
与 Bezier 对比 - 直观展示局部控制性的优势

B-spline vs Bezier：核心区别

在动手写代码前，先搞清楚为什么要有 B-spline：

特性	Bezier	B-spline
控制点数与曲线次数	次数 = 控制点数 - 1	次数独立于控制点数
局部控制	❌ 移动任一点影响整条曲线	✅ 只影响局部 (degree+1) 段
端点插值	总是通过端点	只有 Clamped 模式才经过
适合场景	少控制点的简单曲线	复杂形状、CAD 设计

局部控制性是 B-spline 的杀手级特性：设计一个复杂的车身曲线时，只想调整车头的弧度，不希望整条曲线都跟着变。

核心算法：Cox-de Boor 递归

B-spline 基函数的递归定义：

$$N_{i,0}(t) = \begin{cases} 1 & t_i \le t < t_{i+1} \ 0 & \text{otherwise} \end{cases}$$

$$N_{i,p}(t) = \frac{t - t_i}{t_{i+p} - t_i} N_{i,p-1}(t) + \frac{t_{i+p+1} - t}{t_{i+p+1} - t_{i+1}} N_{i+1,p-1}(t)$$

曲线上的点通过基函数加权求和得到：

$$C(t) = \sum_{i=0}^{n} N_{i,p}(t) \cdot P_i$$

代码实现：

double basisFunction(int i, int p, double t, const std::vector<double>& knots) {
    if (p == 0) {
        if (t >= knots[i] && t < knots[i+1]) return 1.0;
        // 末端点特殊处理
        if (std::abs(t - knots.back()) < 1e-10 && std::abs(t - knots[i+1]) < 1e-10)
            return 1.0;
        return 0.0;
    }

    double left = 0.0, right = 0.0;

    if (i + p < (int)knots.size()) {
        double denom = knots[i+p] - knots[i];
        if (std::abs(denom) > 1e-10)
            left = (t - knots[i]) / denom * basisFunction(i, p-1, t, knots);
    }

    if (i + p + 1 < (int)knots.size()) {
        double denom = knots[i+p+1] - knots[i+1];
        if (std::abs(denom) > 1e-10)
            right = (knots[i+p+1] - t) / denom * basisFunction(i+1, p-1, t, knots);
    }

    return left + right;
}

节点向量：决定曲线行为的关键

均匀节点向量 (Uniform)

1	[0, 1/6, 2/6, 3/6, 4/6, 5/6, 1]

等间距分布，曲线不经过端控制点。

端点插值节点向量 (Clamped/Open)

1	[0, 0, 0, 0, 1/3, 2/3, 1, 1, 1, 1] (Degree 3, 6个控制点)

首尾各重复 degree+1 次，保证曲线经过端控制点。

std::vector<double> clampedKnots(int n_ctrl, int degree) {
    int n = n_ctrl - 1;
    int m = n + degree + 2;
    std::vector<double> knots(m);

    for (int i = 0; i <= degree; i++) knots[i] = 0.0;

    int inner = n - degree;
    for (int j = 1; j <= inner; j++)
        knots[degree + j] = (double)j / (inner + 1);

    for (int i = m - degree - 1; i < m; i++) knots[i] = 1.0;

    return knots;
}

渲染结果

总览图展示了四个面板：

B-spline 曲线渲染结果

面板说明

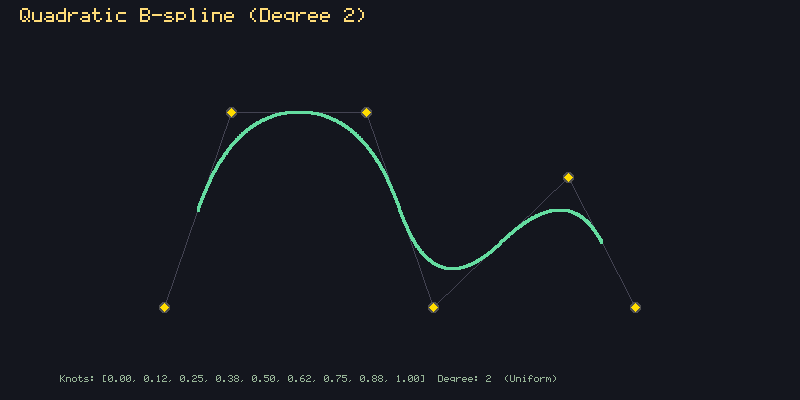

Panel 1: 二次 B-spline (Uniform)

二次 B-spline

均匀节点下的二次样条，平滑地穿过控制点定义的区域，但不经过端点。

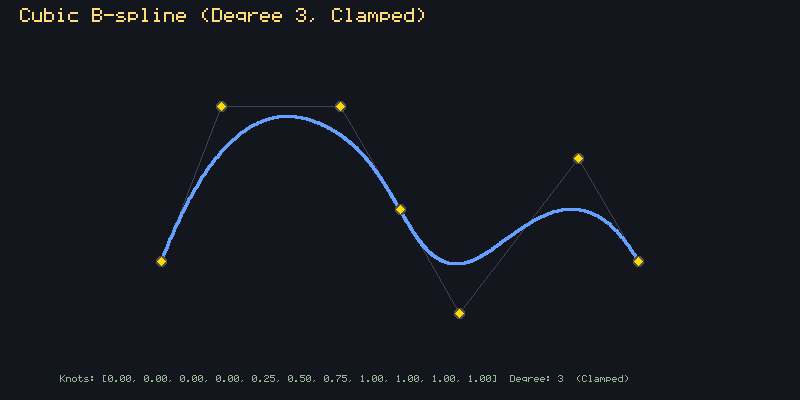

Panel 2: 三次 B-spline (Clamped)

三次 B-spline

端点插值模式，曲线精确通过第一个和最后一个控制点（dist=0 和 dist=2.7e-9）。

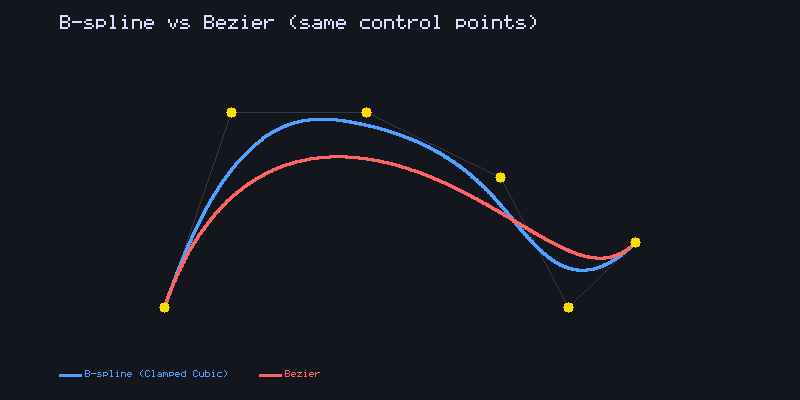

Panel 4: B-spline vs Bezier 对比

对比图

相同控制点下：

蓝色 B-spline：更贴近控制点，形状更”紧凑”
红色 Bezier：整体平均影响，曲线更”拉远”

数学验证

实现完成后，程序自动验证两个关键性质：

✅ Partition of unity holds      # ∑ N_{i,p}(t) = 1 对所有 t 成立
✅ Clamped B-spline passes through endpoints
   Start: (1, 2) dist=0          # 精确经过起点
   End:   (9, 2) dist=2.68e-9    # 精确经过终点（浮点误差）

单位分割性（Partition of Unity）是 B-spline 的基本性质，保证了仿射变换不变性——对控制点做平移旋转，曲线也跟着变换，不需要重新计算。

迭代历史

初始版本：编写完整的 Cox-de Boor 实现，4个面板渲染逻辑
编译修复：
- 缺少 #include <functional> 头文件
- drawCurve 函数签名与实际使用不一致（参数列表问题）
- 统一改为 lambda 函数方案
最终版本：✅ 0错误0警告，所有验证通过
