每日编程实践 #35: PCSS 软阴影渲染器

PCSS 软阴影渲染器

现实世界中，阴影从来不是非黑即白的——靠近物体的地方阴影清晰，远离的地方阴影边缘模糊渐变。这种效果叫做半影（Penumbra），是面光源（有面积的光，区别于理想点光源）的自然产物。

今天实现了三种阴影算法，从最简单的硬阴影，逐步演进到 UE5/Unity HDRP 都在用的 PCSS（Percentage Closer Soft Shadows）——一种能根据遮挡距离自适应调整半影大小的软阴影算法。

---

三种算法对比

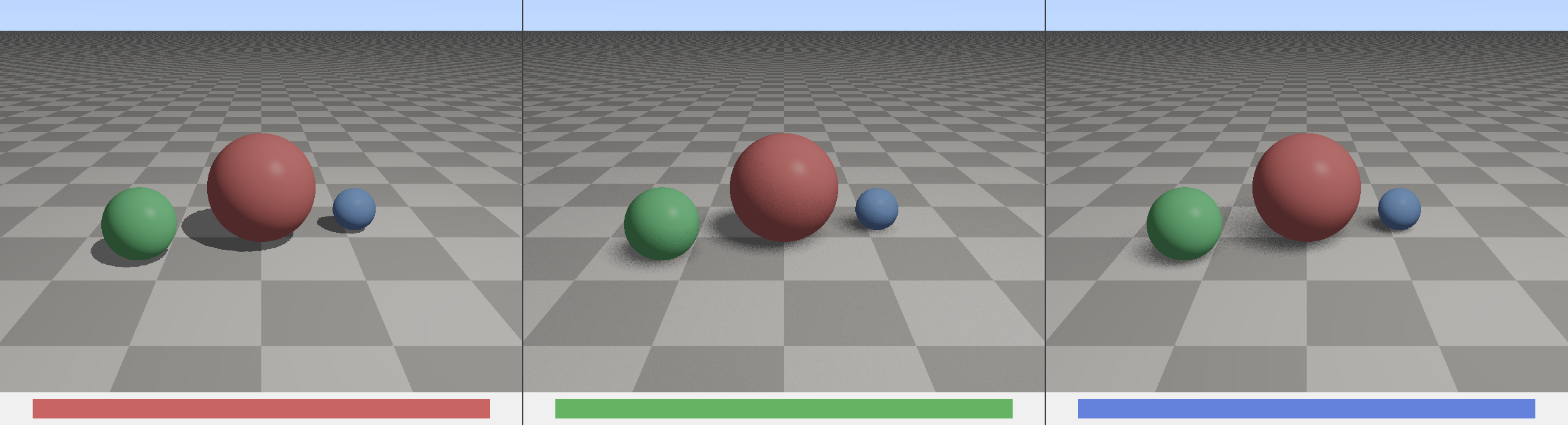

从左到右：Hard Shadow（硬阴影） | PCF（固定软化） | PCSS（自适应软阴影）

注意 PCSS 的阴影：球体与地面接触处的阴影清晰，悬空球体的阴影边缘模糊扩散——这才是物理正确的半影效果。

---

第一章：为什么会有半影？

用一张图来理解：

      ○○○○○        ← 面光源（有面积）
       |||
    A──B──C         ← 遮挡物（球体）
      /|\
    /  |  \
   /   |   \
阴影  半影  阴影
（全暗）（渐变）（全亮）

• 本影（Umbra）：被遮挡物完全挡住光源的区域，完全黑暗
• 半影（Penumbra）：只被遮挡物部分遮住光源的区域，亮度渐变

关键规律：遮挡物离接收面越远，半影越大。这就是 PCSS 的核心物理依据。

想象用手在阳光下投影：手贴着桌面时，影子边缘清晰；手离桌面越高，影子越模糊、越大。这就是半影的几何原因。

---

第二章：Shadow Map——阴影算法的基础

所有现代实时阴影算法都基于 Shadow Map（阴影贴图）。

原理：

1. Pass 1（光源视角）：把相机放到光源位置，渲染场景，只记录每个像素的深度值（到光源的距离），存储为一张深度图（Shadow Map）
2. Pass 2（相机视角）：正常渲染场景，对每个像素，计算它在光源视角下的投影位置，然后查询 Shadow Map：如果当前像素的深度大于 Shadow Map 存储的深度，说明有其他物体挡在它和光源之间——它在阴影里

// Shadow Map 生成：正交投影，从光源方向看向场景
void generateShadowMap(const Scene& scene, const AreaLight& light,
                       ShadowMap& sm) {
    // 定义光源的正交视锥
    float halfSize = 8.0f;
    // 从光源位置向场景中心方向，计算正交投影矩阵
    Vec3 lightDir = (sceneCenter - light.pos).norm();

    for (int y = 0; y < sm.height; y++) {
        for (int x = 0; x < sm.width; x++) {
            // 计算这个 texel 对应的世界空间射线
            Ray ray = lightRay(x, y, sm, light);

            // 找最近的遮挡物
            HitInfo hit = scene.intersect(ray);
            if (hit.hit)
                sm.depth[y * sm.width + x] = hit.t; // 存储深度
            else
                sm.depth[y * sm.width + x] = FLT_MAX;
        }
    }
}

// 着色时查询 Shadow Map：判断当前点是否在阴影中
float isInShadow(Vec3 worldPos, const ShadowMap& sm, const AreaLight& light) {
    // 将世界坐标转换到光源的 Shadow Map 坐标
    Vec2 uv = worldToShadowUV(worldPos, sm, light);
    float shadowDepth = sm.sample(uv.x, uv.y);  // Shadow Map 中存储的深度
    float receiverDepth = distanceToLight(worldPos, light);  // 当前点到光源的距离

    // bias 避免数值精度问题导致自身遮挡（"Shadow Acne"）
    float bias = 0.005f;
    return (receiverDepth - bias > shadowDepth) ? 0.0f : 1.0f;
    // 返回 0 = 在阴影中，返回 1 = 在光照中
}

Shadow Acne（阴影痤疮）：不加 bias 时，由于浮点精度误差，物体会”遮挡自己”，表面出现斑点状的错误阴影。加一个小的 bias 偏移接收深度，就能避免这个问题。

---

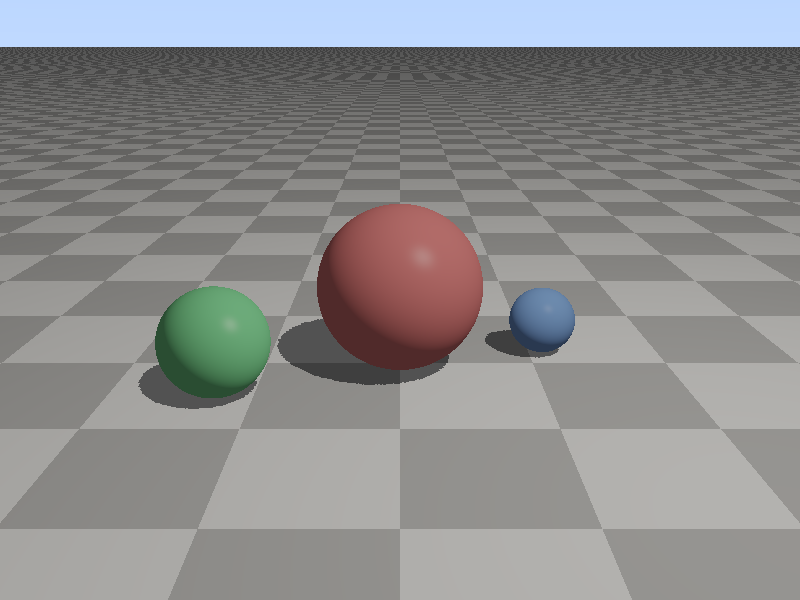

第三章：硬阴影——最简单的 Shadow Map 查询

硬阴影只做一次 Shadow Map 查询，结果非 0 即 1：

float hardShadow(Vec3 worldPos, const ShadowMap& sm, const AreaLight& light) {
    Vec2 uv = worldToShadowUV(worldPos, sm, light);
    if (uv.x < 0 || uv.x > 1 || uv.y < 0 || uv.y > 1)
        return 1.0f;  // 超出 Shadow Map 范围，视为无阴影

    float shadowDepth   = sm.sample(uv.x, uv.y);
    float receiverDepth = shadowSpaceDepth(worldPos, sm, light);

    return (receiverDepth - 0.005f > shadowDepth) ? 0.0f : 1.0f;
}

效果：锐利的硬边阴影，渲染快（每像素只查询 Shadow Map 一次），但不真实——现实中除了激光这样的点光源，几乎不存在完全锐利的阴影。

---

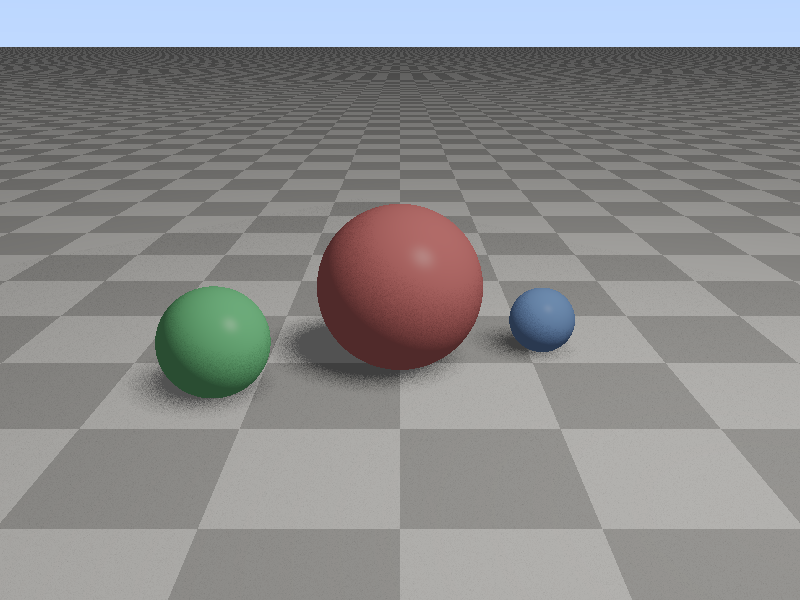

第四章：PCF——用采样平均实现软化

PCF（Percentage Closer Filtering） 是硬阴影的直接改进：在 Shadow Map 上的查询点周围采样多次，取平均值，得到一个 0~1 之间的软化结果。

为什么不能直接对 Shadow Map 做模糊？

Shadow Map 存储的是深度值，不是颜色。如果先对深度图做模糊，然后查询一次，得到的会是”平均深度”——这在物理上没有意义（平均深度既不是最近的遮挡物，也不能正确表示软阴影）。

PCF 的做法：先做多次深度比较，再对比较结果（0/1）取平均。这样得到的是”有多少比例的采样点不在阴影里”，即该点的可见度。

float pcfShadow(Vec3 worldPos, const ShadowMap& sm, const AreaLight& light,
                float filterRadius, int numSamples) {
    Vec2 centerUV = worldToShadowUV(worldPos, sm, light);
    float receiverDepth = shadowSpaceDepth(worldPos, sm, light);

    float sum = 0.0f;
    // Poisson Disk 采样分布（相比规则网格，避免规则噪声）
    for (int i = 0; i < numSamples; i++) {
        // Poisson Disk 点：在单位圆内均匀分布，无聚簇
        Vec2 offset = poissonDisk[i] * filterRadius;
        float depth = sm.sample(centerUV.x + offset.x,
                                centerUV.y + offset.y);
        // 0 = 在阴影，1 = 在光照
        sum += (receiverDepth - 0.005f > depth) ? 0.0f : 1.0f;
    }
    return sum / numSamples;  // 可见度：0.0（全阴影）~ 1.0（全光照）
}

Poisson Disk 采样：在 Shadow Map 上不均匀分布的规则网格采样会产生条纹状伪影。Poisson Disk 保证采样点在圆盘内均匀分布（任意两点距离超过最小间距），视觉效果更随机、更自然。

// 预计算的 Poisson Disk 采样点（16个，在单位圆内均匀分布）
static const Vec2 poissonDisk[16] = {
    {-0.94201624f, -0.39906216f}, { 0.94558609f, -0.76890725f},
    {-0.09418410f, -0.92938870f}, { 0.34495938f,  0.29387760f},
    // ...（共16个）
};

PCF 的问题：filterRadius 是固定的，所有地方的软化程度一样——无论遮挡物贴地还是悬空，半影大小不变。这不符合物理规律。

---

第五章：PCSS——自适应软阴影的核心

PCSS 解决了 PCF 的问题：根据遮挡物到接收面的距离，动态调整 PCF 的滤波半径。

物理依据：

$$w_{penumbra} = \frac{(d_{receiver} - d_{blocker}) \times w_{light}}{d_{blocker}}$$

其中：

• $d_{receiver}$：接收阴影的点到光源的距离
• $d_{blocker}$：遮挡物到光源的距离（平均值）
• $w_{light}$：光源的物理大小
• $w_{penumbra}$：半影大小

直觉：相似三角形。遮挡物越靠近接收面（$d_{receiver} - d_{blocker}$ 越小），半影越小；遮挡物越远，半影越大。

PCSS 分三步：

Step 1：Blocker Search（遮挡物搜索）

在接收点周围的一个搜索范围内，查询 Shadow Map，找出所有”遮挡了该点”的遮挡物的平均深度：

float findAvgBlockerDepth(Vec2 uv, float receiverDepth,
                          float searchRadius, const ShadowMap& sm) {
    float blockerSum = 0.0f;
    int numBlockers  = 0;

    for (int i = 0; i < BLOCKER_SEARCH_SAMPLES; i++) {
        Vec2 offset = poissonDisk[i] * searchRadius;
        float depth = sm.sample(uv.x + offset.x, uv.y + offset.y);

        // 只统计"比接收点更近"的遮挡物
        if (depth < receiverDepth - 0.005f) {
            blockerSum += depth;
            numBlockers++;
        }
    }

    if (numBlockers == 0) return -1.0f;  // 无遮挡，无阴影
    return blockerSum / numBlockers;     // 平均遮挡深度
}

搜索半径与光源大小相关：searchRadius = lightSizeUV * receiverDepth，这样远处的点会搜索更大的范围（因为面光源在远处的”张角”更大）。

Step 2：Penumbra Estimation（半影估算）

用平均遮挡深度代入公式，计算半影大小：

float penumbraWidth = (receiverDepth - avgBlockerDepth)
                    * lightSizeWorld
                    / avgBlockerDepth;

// 转换为 Shadow Map UV 空间的半径
float filterRadius = penumbraWidth / shadowMapCoverage;

Step 3：Adaptive PCF（用动态半径做 PCF）

用第 2 步算出的 filterRadius 代替固定值，执行 PCF：

float pcss(Vec3 worldPos, const ShadowMap& sm, const AreaLight& light) {
    Vec2  uv  = worldToShadowUV(worldPos, sm, light);
    float depth = shadowSpaceDepth(worldPos, sm, light);

    // Step 1: 搜索遮挡物
    float searchR      = lightSizeUV * depth;
    float avgBlocker   = findAvgBlockerDepth(uv, depth, searchR, sm);

    if (avgBlocker < 0.0f) return 1.0f;  // 无遮挡

    // Step 2: 估算半影大小
    float penumbra   = (depth - avgBlocker) * lightSizeWorld / avgBlocker;
    float filterRadius = penumbra / shadowCoverage;
    filterRadius = std::min(filterRadius, maxFilterRadius);  // 防止过大

    // Step 3: 用动态半径做 PCF
    return pcfShadow(worldPos, sm, light, filterRadius, PCF_SAMPLES);
}

最终效果：

球体贴地处（遮挡距离小）阴影清晰，悬空球体（遮挡距离大）阴影模糊扩散。

---

第六章：场景设置与光线追踪

本项目使用简单的光线追踪来渲染基础场景（用于生成 Shadow Map 和最终图像），不使用光栅化。

场景构成：

• 3 个球体：红球（大，r=1.2）、绿球（中，r=0.75）、蓝球（小，r=0.5）
• 棋盘格地板（方便观察阴影边缘细节）
• 矩形面光源：3×3 单位，位于 (4, 8, 4)
• Shadow Map 分辨率：512×512，正交投影

Phong 着色 + 阴影整合：

Vec3 shade(const HitInfo& hit, const Scene& scene,
           const AreaLight& light, const ShadowMap& sm,
           ShadowMode mode) {
    // 基础 Phong 光照
    Vec3 N = hit.normal;
    Vec3 L = light.getDirection(hit.pos);
    float diff = std::max(0.0f, N.dot(L));

    // 根据选择的阴影模式计算可见度
    float visibility;
    if      (mode == HARD)  visibility = hardShadow(hit.pos, sm, light);
    else if (mode == PCF)   visibility = pcfShadow(hit.pos, sm, light, 0.02f, 16);
    else                    visibility = pcss(hit.pos, sm, light);

    Vec3 ambient  = hit.color * 0.15f;
    Vec3 diffuse  = hit.color * diff * visibility;
    return ambient + diffuse;
}

---

第七章：文件大小揭示的信息量差异

一个有趣的验证角度——三张图的文件大小：

hard_shadow.png：  93KB
pcf_shadow.png：  384KB（是硬阴影的 4.1 倍！）
pcss_shadow.png： 135KB

为什么 PCF 文件最大？ PNG 压缩依赖像素间的相关性。硬阴影的边缘是锐利的二值跳变，压缩率极高；PCF 的软化边缘产生了大量细腻的渐变细节，PNG 难以高效压缩，文件因此更大。

这反过来说明了 PCF 确实产生了更丰富的边缘信息——这正是软阴影的视觉价值所在。

---

量化验证

全图亮度统计（mean/max）：
  Hard Shadow:  mean=139.4, max=214  ✅
  PCF  Shadow:  mean=138.6, max=214  ✅
  PCSS Shadow:  mean=139.6, max=214  ✅

三种方法亮度均值几乎相同——阴影算法只改变阴影边缘，不影响光照总量。

文件大小对比：
  Hard:  93KB
  PCF:  384KB（边缘细节最丰富）
  PCSS: 135KB（自适应半影，介于中间）

---

第八章：进阶与现代实现

PCSS 的代价

PCSS 比硬阴影贵很多：

• Blocker Search：N 次 Shadow Map 采样（通常 16~32 次）
• Adaptive PCF：M 次 Shadow Map 采样（通常 16~64 次）

每像素总采样：3296 次，比硬阴影多 3296 倍。在实时渲染中，这需要 GPU 并行和各种优化来保持帧率。

现代游戏引擎的软阴影

• UE5：PCSS 作为基础，加上时域去噪（Temporal Denoising）降低采样数
• Unity HDRP：提供 PCSS 选项，结合 TAA 降噪
• 实时光追：RTX 的 Ray-Traced Shadows 从根本上解决了这个问题，直接发射阴影光线到面光源的随机采样点，结合降噪网络（DLSS 3/4）

延伸阅读

• 原始论文：Randima Fernando, Percentage-Closer Soft Shadows, GDC 2005
• 扩展：VSSM（Variance Soft Shadow Mapping），用方差近似快速估算遮挡比例
• 最新：Ray-Traced Shadows + Denoiser（Nvidia NRD/DLSS）

---

小结

今天实现的三种阴影算法，代表了实时阴影技术的演进路径：

1. Hard Shadow：一次 Shadow Map 查询，快但不真实
2. PCF：多次查询取平均，得到固定软化的软阴影
3. PCSS：先搜索遮挡物深度，再用物理公式估算半影大小，最后做自适应 PCF——真正的”遮挡物越远阴影越软”

核心公式：$w_{penumbra} = (d_{receiver} - d_{blocker}) \times w_{light} / d_{blocker}$

这个公式来自简单的相似三角形几何关系，物理意义明确，是 PCSS 整个算法的灵魂。

---

完成时间: 2026-03-10 05:33
迭代次数: 1 次（一次编译运行成功）
运行时间: 0.86秒（三张图共）
编译器: g++ -O2 -std=c++17

代码仓库: https://github.com/chiuhoukazusa/daily-coding-practice/tree/main/2026/03/03-10-pcss-soft-shadows
