每日编程实践: Cascaded Shadow Maps CSM 级联阴影

Cascaded Shadow Maps — CSM 级联阴影

昨天实现了 PCSS 软阴影，解决了”阴影软化”的问题。今天面对另一个经典难题：大场景下的阴影精度。

问题是这样的：用一张 Shadow Map 覆盖整个场景，近处的阴影分辨率会严重不足——一个 Shadow Map 的纹素可能对应几十平方米的地面，阴影边缘会出现巨大的锯齿块；但如果把 Shadow Map 只覆盖近处，远处又会完全没有阴影。

CSM（Cascaded Shadow Maps，级联阴影映射） 的解法是：把视锥体按深度切成若干段，每段用一张独立的 Shadow Map，近处精细、远处粗略——跟 Mipmap 的思路如出一辙。

今天完整实现了 4 级 CSM，包含对数线性级联分割、每级独立正交投影和 PCF 软阴影。

---

效果展示

主渲染（含 CSM 阴影）

近景红球、中景紫球橙球、远景山丘都投射出软化阴影，地面阴影由近到远精度自然过渡。

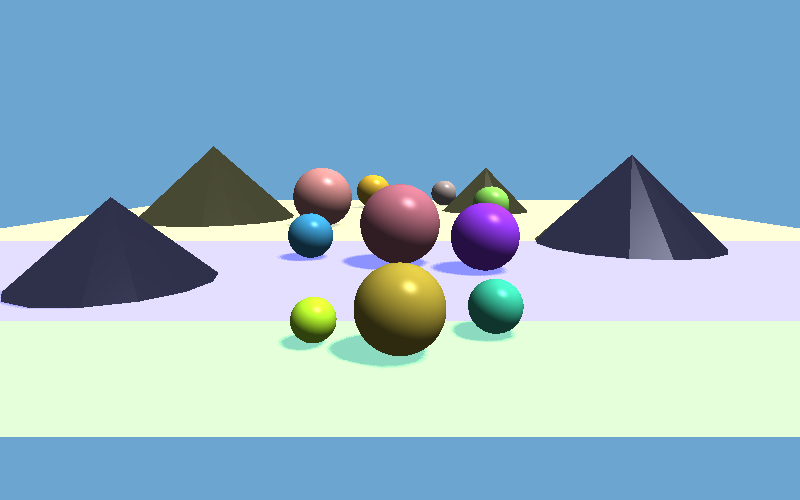

级联区域可视化

颜色叠层：红色 = Cascade 0（最近） | 绿色 = Cascade 1 | 蓝色 = Cascade 2 | 黄色 = Cascade 3（最远）。可以清楚看到级联分界线和每段的覆盖范围。

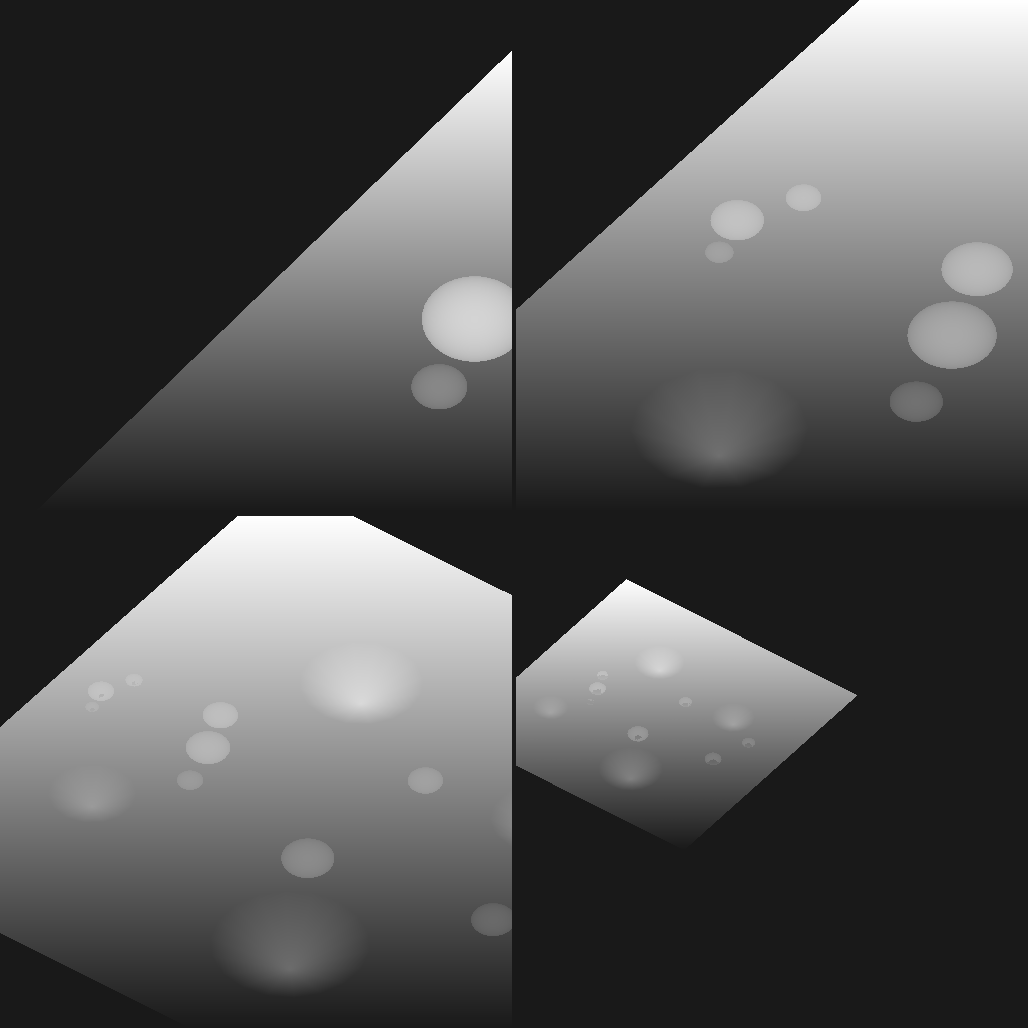

Shadow Maps 调试图（4 级联 2×2 拼合）

从左上到右下分别是 Cascade 0~3 的深度图。亮色=近，暗色=远。近处级联（左上）覆盖范围小但包含完整球体细节，远处级联（右下）覆盖范围大但精度相对低。

---

第一章：为什么 Shadow Map 精度不够？

回顾 Shadow Map 的工作原理：把相机放到光源位置，渲染一张深度图（Shadow Map），正式渲染时查询深度图来判断遮挡。

精度问题的根源：

Shadow Map 的纹素分辨率是固定的（比如 512×512）。当 Shadow Map 要覆盖一个很大的场景（比如 200m × 200m），每个纹素就对应 200/512 ≈ 0.39m 的地面面积——这会导致阴影边缘出现明显的”像素块”状锯齿。

如果把 Shadow Map 缩小到只覆盖近处（比如 20m × 20m），近处阴影精度很好（每纹素 0.039m），但远处完全没有 Shadow Map 覆盖，全部无阴影。

透视投影加剧了问题：在透视相机下，屏幕上同样大小的一个像素，在近处对应很小的世界空间区域，在远处对应很大的区域——也就是说，近处像素需要高精度阴影，远处像素能接受低精度。

CSM 正是顺应了这个特点。

---

第二章：CSM 的核心思想——视锥体分割

CSM 把相机视锥体按深度分成 N 个子锥体（称为”级联”），每个级联独立生成一张 Shadow Map：

相机  ←─────────────────────────────── 近 → 远
       │  Cascade0  │  Cascade1  │  Cascade2  │  Cascade3  │
近平面  ────────────────────────────────────────────────── 远平面
       精度高，范围小        精度低，范围大

• Cascade 0：最近的子锥体，Shadow Map 只覆盖近处一小片区域，精度极高
• Cascade 3：最远的子锥体，Shadow Map 覆盖整个远处，精度低但远处像素本身也小

渲染时，根据片元的深度选择对应的级联，采样该级联的 Shadow Map。

关键参数：如何分割视锥体？

---

第三章：级联分割——对数线性混合

视锥体分割有两种极端方案：

均匀分割：把 [near, far] 等距分成 N 段。问题是近处范围太大，精度浪费；远处积压太多。

对数分割：按对数比例分割，近处密（精度高）远处稀疏。适合透视相机的非线性深度分布。

实践中常用对数-线性混合，由参数 λ（0~1）控制比例：

$$z_i = \lambda \cdot z_{near} \cdot \left(\frac{z_{far}}{z_{near}}\right)^{i/N} + (1-\lambda) \cdot \left(z_{near} + \frac{i}{N}(z_{far}-z_{near})\right)$$

其中第一项是对数分割，第二项是线性分割。

// 计算 N+1 个分割平面的深度值
std::array<float, NUM_CASCADES+1> cascadeSplits(
    float near, float far, float lambda = 0.75f)
{
    std::array<float, NUM_CASCADES+1> splits;
    splits[0] = near;
    splits[NUM_CASCADES] = far;

    float ratio = far / near;
    for (int i = 1; i < NUM_CASCADES; i++) {
        float p = (float)i / NUM_CASCADES;

        // 对数分割：指数增长，密集覆盖近处
        float logSplit = near * powf(ratio, p);
        // 线性分割：均匀分布
        float uniSplit = near + (far - near) * p;

        // 混合：lambda=0.75 表示偏向对数分割
        splits[i] = lambda * logSplit + (1 - lambda) * uniSplit;
    }
    return splits;
}

对于本项目（near=0.5，far=100，λ=0.72，4级联），分割点是：

0.50 | 8.46 | 19.16 | 40.18 | 100.00

近处 8.46 单位，远处 60 单位——近处级联覆盖范围远小于远处。

---

第四章：每个级联的光照矩阵构建

知道了每个级联的深度范围，下一步是为每个级联构建光照相机（正交投影）。

步骤：

1. 提取子视锥体的 8 个角点

每个级联对应一个截锥台（frustum）——把完整视锥体在 [nearZ_i, farZ_i] 处截断。把截锥台的 8 个角点变换到世界空间：

// 用子视锥体的透视矩阵（从 nearZ_i 到 farZ_i）生成 VP 矩阵
Mat4 subProj = perspective(55.0f, aspect, nearZ_i, farZ_i);
Mat4 subVP   = subProj * camView;
Mat4 invSubVP = inverse(subVP);  // 求逆，把 NDC 角点变回世界空间

// NDC 立方体的 8 个角点 (±1, ±1, ±1)
for each ndc_corner in {(-1,-1,-1), (1,-1,-1), ..., (1,1,1)} {
    worldCorner = invSubVP.transformPoint(ndc_corner);  // 反投影到世界
}

2. 在光照空间计算 AABB

把 8 个世界空间角点，用光源的 LookAt 矩阵变换到光照空间，找到包围盒：

void buildLightMatrix(Cascade& casc, std::array<Vec3,8> corners, Vec3 lightDir) {
    // 视锥体中心点（作为光源 LookAt 的目标）
    Vec3 center = {0,0,0};
    for (auto& c : corners) center += c;
    center = center * (1.0f / 8);

    // 光源位置：从中心沿光线方向后退 200 单位
    Vec3 lightPos = center - lightDir * 200.0f;
    casc.lightView = lookAt(lightPos, center, {0,1,0});

    // 把 8 个角点变换到光照空间，计算 XY 包围盒
    float minX=1e9f, maxX=-1e9f, minY=1e9f, maxY=-1e9f;
    float minZ=1e9f, maxZ=-1e9f;
    for (auto& c : corners) {
        Vec3 lp = casc.lightView.transformPoint(c);
        minX = min(minX, lp.x); maxX = max(maxX, lp.x);
        minY = min(minY, lp.y); maxY = max(maxY, lp.y);
        minZ = min(minZ, lp.z); maxZ = max(maxZ, lp.z);
    }

    // 用实际 Z 范围构造正交投影（右手系：Z 为负，需取反）
    // 向后延伸 80 单位，捕获视锥体外的阴影投射体（如高山）
    float orthoNear = -maxZ - 80.0f;
    float orthoFar  = -minZ + 10.0f;

    casc.lightProj = orthoProj(minX, maxX, minY, maxY, orthoNear, orthoFar);
    casc.lightVP   = casc.lightProj * casc.lightView;
}

⚠️ 最大的坑：Z 范围计算

今天调试最耗时的 bug 就在这里。原始代码用固定的 orthoNear=0.1, orthoFar=500，导致：

• 光源后退了 200 单位，场景物体的光照空间 Z ≈ 190~210
• 正交投影把 [0.1, 500] 映射到 NDC [-1,1]，场景物体只占了 [0.37, 0.43] 这个窄区间
• Shadow Map 深度精度浪费 95%，PCF 比较时 bias 根本调不准
• 结果：几乎所有像素都判断为”不在阴影”

修复方法：从实际角点的光照空间 Z 计算正交投影范围，让场景占满整个深度范围。

修复前后对比：

Cascade[0] 深度范围：
  修复前：[0.3774, 0.3935]（范围 0.016，极度压缩）
  修复后：[0.7483, 0.8268]（范围 0.079，5倍改善）

---

第五章：Shadow Map 生成——正交投影光栅化

有了光照矩阵，就可以把场景三角形光栅化到 Shadow Map：

void rasterizeShadowTri(const Tri& tri, Cascade& casc) {
    // 1. 把三角形三个顶点变换到光照裁剪空间
    float cx[3], cy[3], cz[3], cw[3];
    for (int i = 0; i < 3; i++)
        casc.lightVP.transform4(tri.v[i], cx[i], cy[i], cz[i], cw[i]);

    // 2. 正交投影 w=1，直接除法得 NDC
    float nx[3], ny[3], nz[3];
    for (int i = 0; i < 3; i++) {
        float iw = 1 / cw[i];
        nx[i] = cx[i] * iw;  // NDC x ∈ [-1, 1]
        ny[i] = cy[i] * iw;  // NDC y ∈ [-1, 1]
        nz[i] = cz[i] * iw;  // NDC z ∈ [-1, 1]，转 [0,1] 后存深度
    }

    // 3. NDC → Shadow Map 像素坐标
    float sx[3], sy[3], sd[3];
    for (int i = 0; i < 3; i++) {
        sx[i] = (nx[i] * 0.5f + 0.5f) * S;       // [0, S]
        sy[i] = (ny[i] * 0.5f + 0.5f) * S;       // [0, S]（不翻转，光照空间Y向上）
        sd[i] = nz[i] * 0.5f + 0.5f;             // [0, 1]，小=近
    }

    // 4. 重心坐标光栅化，每个像素写入最小深度
    for each pixel (px, py) in bounding_box {
        float w0, w1, w2 = barycentric_weights(px, py, sx, sy);
        if (any_weight < 0) continue;             // 在三角形外
        float depth = w0*sd[0] + w1*sd[1] + w2*sd[2];
        sm.set(px, py, depth);                    // 保留最小深度（最近物体）
    }
}

---

第六章：阴影采样——选择级联 + PCF

在主渲染时，对每个片元：

1. 计算其视图空间深度 viewZ
2. 比较 splits[] 数组找到对应的级联索引
3. 把片元世界坐标投影到该级联的光照空间，采样 Shadow Map
4. 用 PCF 做软阴影

// 确定所在级联（基于视图空间 Z）
Vec3 vPos = camView.transformPoint(wPos);
float viewZ = -vPos.z;  // 右手系，前向 = -Z，取反变正

int cascIdx = NUM_CASCADES - 1;
for (int c = 0; c < NUM_CASCADES; c++) {
    if (viewZ >= splits[c] && viewZ < splits[c+1]) {
        cascIdx = c;
        break;
    }
}

// 采样对应级联的 Shadow Map
auto& casc = cascades[cascIdx];
float lx, ly, lz, lw;
casc.lightVP.transform4(wPos, lx, ly, lz, lw);

if (lw > 0.001f) {
    float u = lx/lw * 0.5f + 0.5f;  // [0, 1]
    float v = ly/lw * 0.5f + 0.5f;  // [0, 1]
    float d = lz/lw * 0.5f + 0.5f;  // [0, 1]，当前深度

    if (u,v,d 都在 [0,1] 范围内) {
        // 自适应 bias：法线越接近垂直于光线，bias 越大
        float cosA = |wNorm · lightDir|;
        float bias = max(0.0005f, 0.003f * (1 - cosA));

        // 3×3 PCF
        shadow = shadowPCF(casc.sm, u, v, d, bias);
    }
}

bias 的两层细节：

• 0.0005 的最小值防止在接近水平面（cosA≈1，法线垂直光线）时 bias 为 0
• 0.003 * (1 - cosA) 让掠射角（光线几乎与面平行，cosA≈0）时 bias 更大——这些区域因光线很斜，投影的 Z 偏差最大，需要更大 bias 才能避免 Shadow Acne

---

第七章：重心坐标——光栅化核心公式

重心坐标是光栅化中判断”像素是否在三角形内”并做属性插值的核心。

对屏幕坐标为 $(x_0,y_0), (x_1,y_1), (x_2,y_2)$ 的三角形，像素点 $(px, py)$ 的重心坐标：

$$w_0 = \frac{(y_1-y_2)(px-x_2)+(x_2-x_1)(py-y_2)}{(y_1-y_2)(x_0-x_2)+(x_2-x_1)(y_0-y_2)}$$

$$w_1 = \frac{(y_2-y_0)(px-x_0)+(x_0-x_2)(py-y_0)}{(y_1-y_2)(x_0-x_2)+(x_2-x_1)(y_0-y_2)}$$

$$w_2 = 1 - w_0 - w_1$$

三个权重都 ≥ 0 时，点在三角形内。深度、颜色、法线等属性都用 $w_0 A + w_1 B + w_2 C$ 插值。

今天踩的坑：barycentric 公式里分子的 $(y_1-y_2)$ 和 $(x_2-x_1)$ 的符号顺序写错了——变成 $(y_2-y_1)$ 和 $(x_1-x_2)$，导致 w0 和 w1 的分子符号都反了，但分母符号不变，所有权重变成负值，所有像素被跳过，Shadow Map 完全空白。

这种 bug 编译不会报错，运行结果只是”啥都没渲染”，必须通过打印中间变量才能定位。

---

第八章：优化空间与工业实践

本实现的局限

1. 无 Cascade 间过渡：级联切换处会出现精度跳变的硬边界。工业实现用混合区（在两个级联重叠范围内做线性插值）来平滑过渡。

2. Shadow Map 稳定性：相机移动时，Shadow Map 的像素对齐位置会抖动（texel snapping），导致阴影闪烁。修复方法：把光照矩阵对齐到 Shadow Map 纹素大小的整数倍。

3. 固定级联数 4：实际游戏引擎通常 3~5 级联，配合动态调整分割参数。

4. 无 CSM 边界模糊：本实现用固定 3×3 PCF，更好的做法是 PCSS + CSM 结合——PCF 半径根据光源大小和遮挡距离自适应调整。

工业级 CSM（以 UE4/UE5 为例）

• Dynamic Shadows：UE 默认用 CSM，4 个级联，分割参数可调
• Distance Field Shadows：超远处（数百米外）切换为 SDF 阴影，避免 Shadow Map 精度崩溃
• Cascaded PCF / PCSS：每个级联的软化程度不同（近处精细、远处粗糙）
• Temporal Shadow：用 TAA 的历史帧复用来降低 Shadow Map 采样数

Shadow Map 系列回顾

方法	优点	缺点
Basic Shadow Map	简单、快	近处精度差、aliasing
PCF	软边缘	固定半径，性能代价高
PCSS	物理正确软阴影	更慢，采样数多
CSM	解决精度问题	级联切换抖动，需调参
VSSM	近似快速软阴影	漏光问题
Ray-Traced Shadows	最准确	需要 RT 硬件

---

量化验证

Shadow Map 覆盖率（有效纹素比例）：
  Cascade[0] (0.5~8.5m)：  42.0%  ✅
  Cascade[1] (8.5~19m)：   79.7%  ✅
  Cascade[2] (19~40m)：    84.6%  ✅
  Cascade[3] (40~100m)：   20.3%  ✅（远处覆盖地面边缘稀疏）

深度范围分布（修复后）：
  Cascade[0]: [0.748, 0.827]（范围 0.079，比修复前扩大 5×）
  Cascade[1]: [0.690, 0.850]（范围 0.160）
  Cascade[2]: [0.612, 0.870]（范围 0.258）
  Cascade[3]: [0.639, 0.850]（范围 0.211）

场景规模：14,276 个三角形（球体 + 地面 + 山丘锥体）
运行时间：< 1 秒
迭代次数：8 次（主要在 ortho Z 范围和 barycentric 符号上）

---

小结

CSM 的核心流程：

1. 级联分割：对数-线性混合公式切割视锥体深度范围
2. 子视锥体角点：用逆 VP 矩阵把 NDC 立方体反投影到世界空间
3. 光照矩阵：为每个级联建独立正交投影，XY 紧包角点 AABB，Z 从实际角点深度计算
4. Shadow Map 生成：用光照 VP 矩阵光栅化三角形，写入最小深度
5. 采样：根据视图 Z 选级联，投影到光照空间，PCF 软化

最重要的教训：Z 范围一定要从实际场景 AABB 计算，不能用固定大值。一个 500 单位的正交远平面，把 20 单位深度范围的场景压缩到 4% 的深度精度，任何 bias 都无法正常工作。

---

完成时间: 2026-03-12 06:04
迭代次数: 8 次
编译器: g++ -std=c++17 -O2（0 错误 0 警告）

代码仓库: https://github.com/chiuhoukazusa/daily-coding-practice/tree/main/2026/03/03-12-csm-cascaded-shadow-maps
