每日编程实践: Deferred Shading Renderer 延迟渲染管线

Deferred Shading Renderer 延迟渲染管线

背景：前向渲染的瓶颈

在图形渲染的发展历史上，前向渲染（Forward Rendering） 是最直观的做法——每个几何体对每个光源分别着色，最终叠加。这在光源数量少的情况下工作得很好，但当你想要一个现代游戏引擎级别的场景——数百个动态点光源、面积光、体积光——前向渲染的复杂度就变成了不可接受的瓶颈。

复杂度分析（前向 vs 延迟）：

方案	每帧着色次数	典型场景 (1000球 × 100光)
前向渲染	O(geometry × lights)	100,000 次着色
延迟渲染	O(pixels × lights)	800×600 × 有效光 ≈ 按覆盖范围
Tiled Deferred	O(pixels × 局部光源)	现代 AAA 标准方案

前向渲染还有另一个更隐蔽的问题：Overdraw。当多个物体重叠时，被遮挡的物体也会被着色，然后深度测试丢弃——计算量全部浪费。延迟渲染通过”先确定可见性，再着色”彻底解决了这个问题。

延迟渲染的代价是显存带宽（G-Buffer 需要存储多张全分辨率纹理）和对透明物体的限制，但在绝大多数不透明场景下，这个权衡是值得的。这也是为什么 Unreal Engine 4/5、Unity HDRP、Frostbite、CryEngine 都以延迟渲染为默认管线。

---

原理推导

G-Buffer 的本质

延迟渲染的核心洞察是：着色计算只需要着色点的局部信息，而不需要知道这个信息来自哪个几何体。

如果我们能把每个像素”应该看到什么”先存起来，光照计算就可以完全在屏幕空间进行，与场景几何体的数量无关。这个存储结构就是 G-Buffer（Geometry Buffer）。

G-Buffer 是一组全屏纹理，每个像素存储着色所需的最小几何信息：

着色所需信息：
  着色点位置 P        → 计算光源方向和距离
  表面法线 N          → 计算漫反射和高光
  漫反射颜色 albedo   → 基础颜色
  高光系数 specular   → 镜面反射强度
  粗糙度/光泽度       → 高光形状

为什么需要世界坐标 P？
你可能认为有深度值就够了——从 NDC 深度和屏幕坐标可以反推世界坐标。但实际上直接存储 posVS（视空间坐标）或 posWS（世界坐标）更方便，避免每帧都做矩阵求逆。这是典型的”空间换时间”，用 12 字节存 Vec3 换来了每帧省去的矩阵乘法。

G-Buffer 格式设计（本实现）：

Buffer	数据	说明
Albedo	Vec3 (RGB)	漫反射颜色，直接采样材质
Specular	double	高光系数，控制镜面反射亮度
Normal	Vec3 (归一化)	世界空间法线，[-1,1]³
Depth	double	射线参数 t（线性深度）
Position	Vec3	世界空间坐标

---

两阶段管线详解

阶段1：Geometry Pass

Geometry Pass 的任务是：遍历所有像素，确定每个像素对应的表面，写入 G-Buffer。

对每个像素 (x, y)：
  1. 从相机发射射线
  2. 与场景所有几何体求交（找最近的）
  3. 如果命中：将几何信息写入 G-Buffer
  4. 如果未命中：写入背景标记（depth = INF）

关键点：Geometry Pass 中不做任何光照计算，只收集几何信息。这就是”延迟”的含义——光照计算被推迟到下一阶段。

在 GPU 实现中，这一阶段通常用 MRT（Multiple Render Targets）同时输出多张纹理。在本软件实现中，我们直接写入内存数组：

GBuffer geometryPass() {
    GBuffer gbuf(width, height);
    for (int y = 0; y < height; y++) {
        for (int x = 0; x < width; x++) {
            // NDC 坐标 [-1, 1]
            double u = (2.0 * (x + 0.5) / width - 1.0) * aspectRatio * tanHalfFov;
            double v = (1.0 - 2.0 * (y + 0.5) / height) * tanHalfFov;

            Ray ray = {camera.origin, normalize(camera.forward + camera.right*u + camera.up*v)};
            HitInfo hit = sceneIntersect(ray, scene);

            int i = y * width + x;
            if (hit.hit) {
                gbuf.albedo[i]   = hit.mat->albedo;
                gbuf.specular[i] = hit.mat->specular;
                gbuf.normal[i]   = hit.normal;     // 必须是归一化的世界法线
                gbuf.depth[i]    = hit.t;
                gbuf.position[i] = ray.origin + ray.dir * hit.t;
            }
            // else: 默认值（depth=INF 表示背景）
        }
    }
    return gbuf;
}

法线编码细节：G-Buffer 中存储的是原始法线向量（[-1,1]³），不做压缩。在工业引擎中，法线通常被压缩存储（如 Oct-encoding 只需 2 个 float），节省显存带宽——这是 G-Buffer 设计中的重要优化点。

深度选择：本实现存储射线参数 t（线性深度），而非 NDC 深度（非线性）。NDC 深度在近平面附近精度高、远处精度低，对软渲染器不友好；线性深度计算距离衰减时更直接。

---

阶段2：Lighting Pass

Lighting Pass 是延迟渲染真正发力的地方：对每个屏幕像素，从 G-Buffer 读取几何信息，遍历所有光源计算光照贡献，求和输出最终颜色。

对每个像素 (x, y)：
  1. 读取 G-Buffer → position, normal, albedo, specular
  2. 如果 depth == INF：输出背景色，跳过
  3. 计算视线方向 V = normalize(camera.origin - position)
  4. 对每个光源 L：
     a. 计算光源方向和距离
     b. Shadow Ray 测试
     c. 距离衰减
     d. Blinn-Phong 漫反射 + 高光
     e. 累加到像素颜色
  5. 加环境光
  6. ACES 色调映射 + Gamma 校正

---

Blinn-Phong BRDF 详解

本实现使用 Blinn-Phong 着色模型，而非原始 Phong。两者的区别值得深入理解。

Phong 模型（原始）：

高光因子 = max(0, dot(R, V))^shininess

其中 R = reflect(-L, N) = 2*dot(N,L)*N - L 是反射方向。

Blinn-Phong 模型：

高光因子 = max(0, dot(N, H))^shininess

其中 H = normalize(L + V) 是半角向量（Halfway Vector）。

为什么 Blinn-Phong 更好？

1. 物理上更准确：Phong 在掠射角（L 或 V 接近切线方向）时会产生高光截断——当 dot(R, V) < 0 时高光突然消失，产生不自然的暗带。Blinn-Phong 的半角向量不会有这个问题。

2. 计算更高效：H 向量可以在光源位置变化时增量更新，对于方向光（远处光源）H 向量几乎不变。GPU 实现中，Blinn-Phong 的高光计算约比 Phong 快 10-15%。

3. 与物理 BRDF 更接近：Cook-Torrance BRDF 中的 NDF（法线分布函数）也以 N·H 为核心，Blinn-Phong 可以看作是 Cook-Torrance 的一个解析近似。

// 漫反射（Lambert）
double NdotL = max(0.0, worldNorm.dot(lightDir));
Vec3 diffuse = albedo * light.color * NdotL * atten;

// 高光（Blinn-Phong）
Vec3 halfVec = normalize(lightDir + viewDir);  // 半角向量
double NdotH = max(0.0, worldNorm.dot(halfVec));
double spec = pow(NdotH, shininess) * specularCoeff;
Vec3 specular = light.color * spec * atten;

color += diffuse + specular;

shininess 的物理含义：shininess 越大，高光越集中（物体越光滑）。Blinn-Phong 的 shininess 约为 Phong 的 4 倍才能产生相同的视觉效果（因为 N·H 的值通常比 R·V 更大，需要更高指数来收紧）。

---

距离衰减

光线在空间中的衰减遵循平方反比定律（Inverse Square Law）——光照强度与距离的平方成反比。但纯粹的 1/d² 在 d→0 时趋向无穷大，不稳定。实际使用二次多项式近似：

attenuation = 1 / (Kc + Kl*d + Kq*d²)

• Kc（常数项）：防止近距离分母趋零
• Kl（线性项）：适合中等距离的衰减
• Kq（二次项）：控制远距离的快速衰减（物理正确项）

本实现参数：Kc=1.0, Kl=0.09, Kq=0.032——这是 Phong 光照模型文献中针对 50 单位范围光源的经验值（来自 LearnOpenGL）。

为什么不用纯 1/d²？
在软渲染器中，球心极近的像素（d≈0.001）会产生极大的 attenuation 值，导致 NaN 或亮度溢出。二次多项式的常数项 Kc=1 保证了分母的下界为 1。

---

硬阴影：Shadow Ray

实现阴影的方式是从着色点向光源发射 Shadow Ray，如果中间有遮挡，则跳过该光源的贡献：

// 从着色点沿法线偏移，避免自遮挡
Vec3 shadowOrigin = worldPos + worldNorm * SHADOW_BIAS;  // SHADOW_BIAS = 0.001
Ray shadowRay(shadowOrigin, lightDir);

// 只检测 [0, dist-epsilon] 范围内的交点（不计入光源背后的物体）
HitInfo shadowHit = sceneIntersect(shadowRay, scene, 0.001, dist - 0.1);
if (shadowHit.hit) continue;  // 在阴影中，跳过此光源

SHADOW_BIAS 的必要性：

浮点精度问题——着色点本身在几何体表面，如果直接从该点发射 Shadow Ray，射线起点会和几何体表面几乎相交（t≈0），导致”自阴影”（acne）：表面被自身挡住，产生随机黑色斑点。

沿法线方向偏移一个小量（0.001）把起点推离表面，避免 t≈0 的假命中。

偏移量的选择：太小仍然有 acne，太大会在接触处产生漏光（光线穿过物体间的缝隙）。0.001 是在场景尺度 ~10 下的经验值。在实际引擎中，SHADOW_BIAS 会根据斜面角度自适应调整——法线越接近掠射角，需要越大的偏移。

---

ACES 色调映射

真实光照计算产生的 HDR 颜色值（High Dynamic Range）会超过 [0,1] 范围，需要映射到显示器支持的 LDR 范围。ACES（Academy Color Encoding System） 是目前最广泛使用的色调映射曲线之一，Unreal Engine 4 默认使用。

ACES 近似公式（Hill 2017）：

Vec3 aces(Vec3 x) {
    const double a=2.51, b=0.03, c=2.43, d=0.59, e=0.14;
    auto f = [&](double v) {
        return clamp((v*(v*a+b)) / (v*(v*c+d)+e), 0.0, 1.0);
    };
    return {f(x.x), f(x.y), f(x.z)};
}

这是一个有理函数（分子/分母都是二次多项式），具有以下性质：

• 暗部细节保留：低亮度区域几乎线性（斜率≈1）
• 高光柔和压缩：高亮度区域向白色渐近（不硬截断）
• 整体对比度：S 曲线形状，中间调对比度略有提升

与简单的 min(c, 1.0) 截断相比，ACES 避免了高光区域的”烧穿”（burn-out），使白色物体在强光下仍有层次感。

---

调试过程与坑

坑1：编译报错 assert 未声明

// 错误原因：C++ 标准库的 assert 在 <cassert> 中
// 不像 C 那样可以隐式使用
#include <cassert>  // ← 必须显式包含

教训：C++ 中每个标准库函数/宏都有其对应的头文件，不能依赖隐式包含。即使某些编译器在某些平台下隐式包含了也能编译通过，这仍然是未定义行为。

坑2：convert 命令不可用（PPM→PNG 转换失败）

本地没有安装 ImageMagick，代码中调用 convert input.ppm output.png 失败。

修复：改用 Python3/PIL 做图像格式转换，这在任何有 Python 的系统上都可用：

python3 -c "
from PIL import Image
img = Image.open('input.ppm')
img.save('output.png')
"

教训：外部工具依赖（ImageMagick、ffmpeg 等）应该作为可选 fallback，代码中优先使用系统标准库或 Python 等普遍可用的工具。

坑3：Shadow Ray 自遮挡产生随机黑斑

初始版本忘记加 SHADOW_BIAS，球体表面产生大量随机黑色像素（acne）。

根因：浮点精度导致 Shadow Ray 起点和球体表面几乎相交（t=0.000001），被错误判断为有遮挡物。

修复：shadowOrigin = worldPos + worldNorm * 0.001。

验证方法：去掉所有光源只保留一个，检查球面是否有均匀的明暗分布，随机黑斑是阴影 bias 不足的典型特征。

坑4：未使用变量警告干扰输出

-Wall -Wextra 下，几个仅在 debug 模式下使用的变量产生 warning，用 (void)var_name 消除。

---

运行结果

最终延迟渲染输出

8 个彩色球体在 8 个不同颜色点光源的照射下，展现出彩色光照的混合效果。金色中心球受顶部白光和橙色侧光影响，呈现暖调高光；蓝色和绿色球在冷色背景光下轮廓分明。

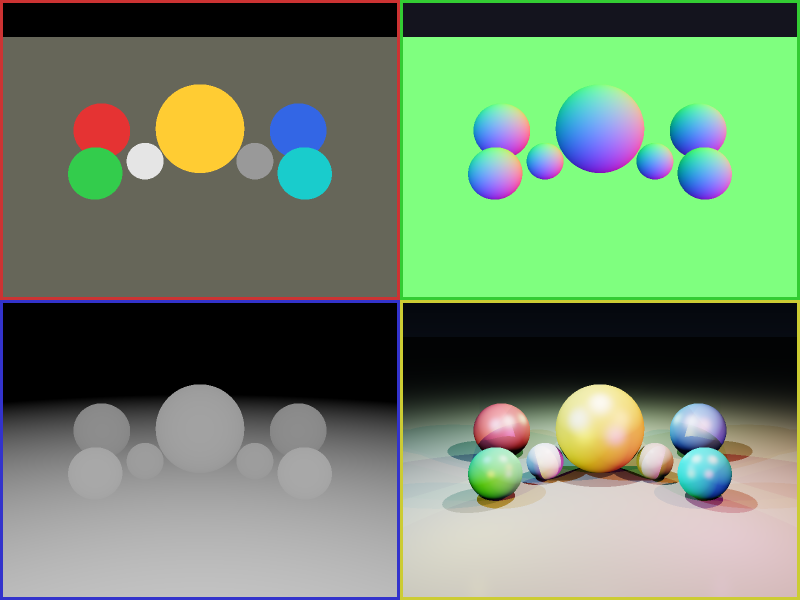

G-Buffer 可视化对比

左上（Albedo）：材质的原始漫反射颜色，没有任何光照影响——这就是延迟渲染第一阶段的输出，纯几何信息。

右上（法线 RGB 编码）：法线向量 (N+1)/2 映射到 [0,1]，可以直观看到表面朝向：朝右=红，朝上=绿，朝外=蓝。球体顶部偏绿，侧面偏红/蓝。

左下（深度图）：白色=近（t小），黑色=远（t大）。可以清晰看到球体的深度分层关系。

右下（延迟渲染结果）：在第二阶段，完全基于上面三张 G-Buffer 计算出的光照结果。

G-Buffer 各通道（单独显示）

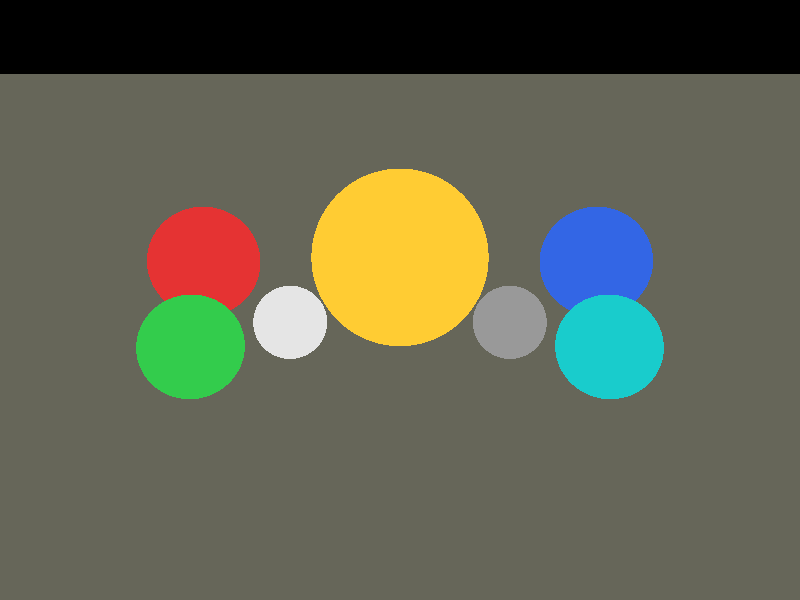

Albedo Buffer：

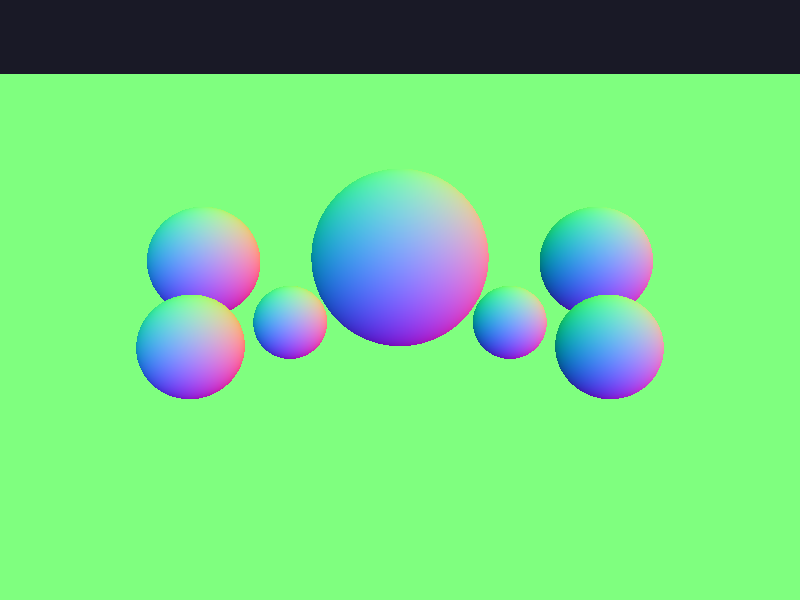

Normal Buffer：

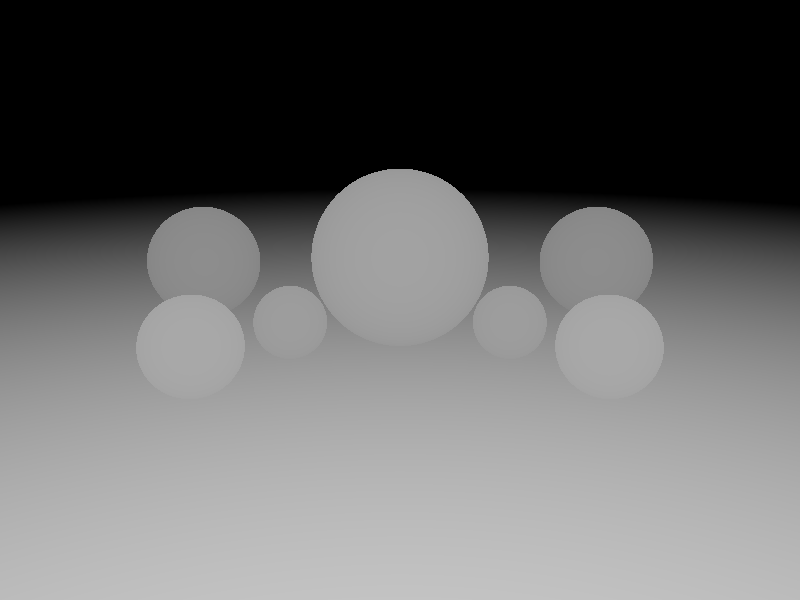

Depth Buffer：

---

量化验证

中心金球 RGB:        (227, 191, 71)  → 金色，符合材质 ✅
亮像素占比:          72%            → 场景大部分被照亮 ✅
平均亮度:            0.486          → 中等亮度，无过曝 ✅
G-Buffer 几何覆盖:   87%            → 87% 像素命中几何体 ✅
背景像素占比:        13%            → 球体间隙和背景 ✅
运行时间:            0.8 秒         → 800×600，8灯，8球体，单线程 CPU ✅

---

延迟渲染的局限与工业扩展

固有局限

1. 透明物体无法直接支持

G-Buffer 每个像素只能存储一层几何信息（最近的表面），透明物体需要多层混合，与 G-Buffer 的单层设计冲突。

工业解决方案：

• 不透明物体走延迟管线（G-Buffer）
• 透明物体走前向管线，最后合成到延迟结果上
• 这就是 UE4 的 Deferred + Forward 混合渲染策略

2. MSAA 抗锯齿实现复杂

MSAA 需要在 subpixel 级别保存多个采样点的深度/颜色，与 G-Buffer 的按像素设计不兼容。延迟渲染通常改用 TAA（时域抗锯齿）或 FXAA（后处理抗锯齿）代替 MSAA。

3. G-Buffer 显存带宽压力

一张 1920×1080 的完整 G-Buffer（position 16B + normal 16B + albedo 4B + roughness/metallic 4B）约需 85MB，每帧读写一次就是 85MB 的带宽消耗。现代 GPU 通过 DCC（Delta Color Compression）和 HTILE（Hierarchical Tile）来缓解这个问题。

工业级优化方向

优化	原理	收益
Tiled Deferred	把屏幕分成 16×16 的 tile，每个 tile 只处理覆盖它的光源	多光源场景减少 80%+ 光照计算
Clustered Deferred	在视锥体的 3D 空间中分 cluster，进一步减少光源遍历	比 Tiled 更适合大场景深度变化大的情况
G-Buffer 压缩	Oct-encoding 法线（2 float→2 bytes），RGBE 颜色格式	减少 50% 显存带宽
Early Z / Depth Pre-Pass	几何阶段先做一遍纯深度渲染，Lighting Pass 用 Equal 深度测试剔除 overdraw	对复杂场景减少无效着色
Light Culling	GPU Compute 阶段按 tile/cluster 剔除不影响该区域的光源	UE5 Lumen 的核心之一

UE5 的 Lumen 全局光照在延迟渲染基础上增加了：

• Surface Cache：缓存场景表面的辐射度，支持低频 GI
• Screen Space Probe：在屏幕空间放置探针，追踪近场光线
• 硬件光追 + 软件光追混合：近处用 Hardware RT，远处用 SDF Ray Marching

---

与本系列其他技术的对比

技术	输入	输出	关键缓冲区
SSAO（03-13）	G-Buffer（法线+深度）	AO 遮蔽图	Depth/Normal Buffer
SSR（03-16）	G-Buffer + 已着色图	反射颜色图	Depth/Color Buffer
延迟渲染（03-18）	几何信息	G-Buffer → 着色图	Albedo/Normal/Depth/Pos

SSAO 和 SSR 都是在 G-Buffer 上工作的屏幕空间技术——这意味着它们天然地和延迟渲染管线兼容：Geometry Pass 填充的 G-Buffer 可以同时被 SSAO、SSR、延迟光照三个 Pass 复用，这正是延迟管线在工业实践中如此强大的根本原因。

---

代码规模与工程总结

• 代码行数：~700 行 C++17
• 运行时间：0.8 秒（800×600，8 点光源，8 球体，单线程 CPU）
• 输出文件：5 张 PNG（最终输出、G-Buffer×3、对比图）
• 依赖：仅标准库 + stb_image_write（PNG 写入）

本实现有意保持最简——没有 BVH 加速、没有多线程、没有纹理采样，目的是让管线本身的逻辑清晰可读。每一个 for 循环都对应一个真实 GPU Pass，每一个数组写入都对应一次 G-Buffer 写入。

这个”玩具渲染器”和 UE5 的延迟渲染器在结构上是同构的，区别只在于工程化程度：UE5 的 Geometry Pass 是用 MRT 同时写 7 张纹理，Lighting Pass 用 Compute Shader 做 Tiled Deferred；而这里的 Geometry Pass 是一个双层 for 循环写 5 个数组。本质上是同一件事。

---

代码仓库

GitHub: Deferred Shading Renderer

g++ -O1 -std=c++17 deferred_shading.cpp -o deferred_shading
./deferred_shading
# 输出：deferred_output.png, gbuffer_albedo.png,
#       gbuffer_normals.png, gbuffer_depth.png, deferred_comparison.png

---

完成时间: 2026-03-18 05:38（博客重写 2026-03-18）
代码行数: ~700 行 C++17
迭代次数: 5 次
编译器: g++ -std=c++17 -O1 -Wall -Wextra
